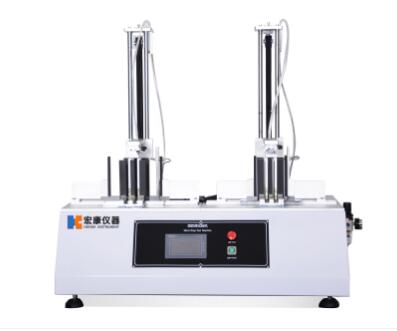

微跌落試驗機特點：
可設定高度和次數,自動停止,
跌落表面材料：鋁，厚度為12mm。跌落處采用六個復位氣缸。
提示功能：能設定按鍵次數定值，可自動停止測試。
本機采用日本步進電機,SMC氣缸作為手機提起、跌落驅動源，配以精密雙動氣缸作歸位動作，耐久使用；能實現手機等產品反復跌落，以檢測產品由一定高度落下之耐沖擊性；
由于采用氣動元件及控制方式，極大地提升測試速度和一致性；采用液晶觸摸式控制屏日本PLC可編程控制器作動作程控；獨立計數，到達設定次數自動停止測試
微跌落試驗機操作規范要求
1、接線:將隨機附帶之電源線接入三相電源并接地,將控制箱與試驗機亦用隨機所帶；之連接線按插頭適配情況接好,并試運行上升/下降命令.(若試運行時出現按上升鍵卻向下運行或按下降鍵卻運行上升之情況,只需在電源處調換相數即可；
2、跌落高度調整：
3、將被測物體放于工作臺面，然后用固定桿加以固定；
4、按上升鍵使被測物體提升至設定高度；
5、按跌落鍵使工作臺面瞬間脫離被測物體，被測物體做自由跌落運動；
6、按復位鍵使工作臺恢復工作狀態；
7、若重復試驗,則重復上述步驟；
8、試驗完后：按降低鍵使工作臺面運作至低位置關閉電源鍵。
操縱步調：
1、確認電源是否切合劃定要求。
2、跟據試件巨細調治夾具長寬，使試件能在夾具內自由跌落，又不至隨意翻轉
3、按觸屏上“手動上降”按鍵負氣動手指上升肯定高度，將試件放入夾具內，然后按“復位”鍵
4、在觸屏控制面板上設定次數、跌落高度（登基移）、跌落速率。
5、以上設置完畢后，按“啟動”按鍵入運行狀態。
6、按“制止”鍵進入停機狀態，按“復位”鍵再按“啟動”鍵進入再運行狀態。
7、面板急停按鈕按下進入斷電狀態。
