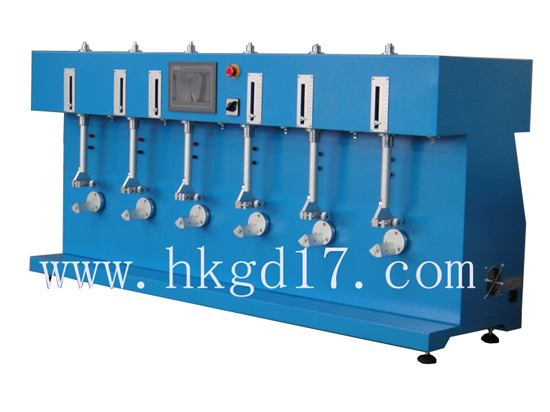

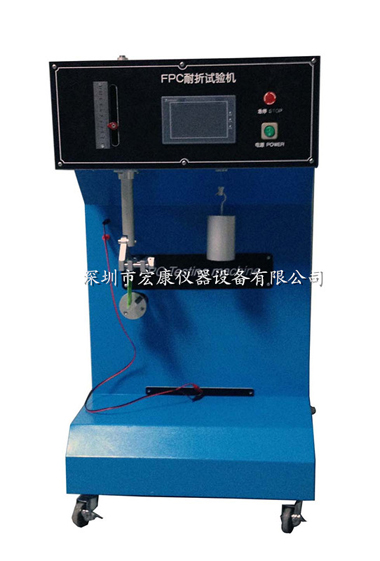

FPC扭曲試驗機
FPC耐撓折試驗機主要用于能折撓之電路板（俗稱軟性電路板）作撓折測試；如手機、PDA、電子詞典、手提電腦等電子產品FPC軟板的耐撓折、耐屈折壽命檢測試驗。
型號：HK-YY-FPC
時間：2025-04-08
訪問量：5720
特色
參數
配件
一、FPC扭曲試驗機用途:
主要用于能折撓之電路板（俗稱軟性電路板）作撓折測試；如手機、PDA、電子詞典、手提電腦等電子產品FPC軟板的耐撓折、耐屈折壽命檢測試驗。
二、特點:
采用中國臺灣步進電機驅動，高精度定位準確，低噪聲，可長時間使用；
采用特制之電源整流電路，提升電機及執行組件之長時間使用能力及抗干擾；
程控原點復位,無需用手將夾具對原位；
采用觸摸屏顯示控制儀作程序輸入，PLC控制，步進馬達驅動；
參數設置包含：折撓角度、速度、測試次數、及電機回復到原點等；自動計數,試料彎折至斷線無法通電時,并能自動停止操作。
三、參數:
|
型號 |
HK-FPC-NZ |
|
曲折荷重 |
0~1000g |
|
測試速度 |
10~200次/分鐘 |
|
測試行程 |
45~100mm |
|
軟板最大寬度 |
5~100mm(max) |
|
曲折R角 |
0.38、0.8、1.2、2可換 |
|
撓折角度 |
0~180°(可任意設定) |
|
計數設定 |
0~999999次 |
|
體積 |
W500mm × D400mm × H750mm |
|
重量 |
45kg |
|
電源 |
1∮ AC 220V 3.5A(依國別或指定) |
